Длинно-искровые и мультикамерные разрядники: принцип работы и защита ВЛ
Воздушные линии электропередачи находятся под постоянным прицелом стихии. Грозовой фронт не просто создает красивые вспышки в небе, он несет прямую угрозу целостности энергетической инфраструктуры. Главная опасность кроется даже не в самом ударе молнии, а в сопровождающей его силовой дуге. Этот мощный электрический разряд способен за доли секунды разрушить изоляцию и расплавить провода.
Стандартные методы защиты не всегда справляются с импульсными перенапряжениями такой величины. Результатом становятся аварийные отключения, обесточивание потребителей и дорогостоящий ремонт. Чтобы исключить подобные сценарии, инженеры используют специализированные устройства, способные погасить дугу еще на этапе ее формирования. Это не просто вопрос экономии на ремонте, а гарантия стабильности всей сети.
Принцип гашения и сохранение ресурса оборудования
Когда на линии возникает перенапряжение, основная задача защитного устройства — перехватить разряд и отвести его, не допуская короткого замыкания. Если этого не сделать, в работу вступают высоковольтные выключатели на подстанциях. Проблема в том, что каждое аварийное срабатывание выключателя объективно снижает его механический и электрический ресурс. Частые «хлопки» приводят к преждевременному выходу коммутационных аппаратов из строя.
Применение специализированных разрядников решает сразу несколько критических задач эксплуатации ВЛ:
- предотвращение пережога проводов любого сечения при воздействии дуги;
- защита изоляторов от разрушения из-за термоудара;
- исключение дуговых замыканий, требующих выезда бригады;
- продление срока службы линейных разъединителей и выключателей.
Такой подход позволяет перевести грозозащиту из категории «латание дыр» в разряд плановых технических решений. Энергетики получают контролируемую систему, где последствия грозы нивелируются автоматически, без отключения потребителей.
Технические особенности и универсальность монтажа
Длинно-искровые и мультикамерные разрядники конструктивно отличаются от классических вентильных аналогов. В их основе лежит принцип дробления дуги на множество мелких частей или ее удлинения вдоль поверхности разрядника, что приводит к ее мгновенному затуханию. Система не дает дуге набрать достаточную мощность для создания устойчивого канала короткого замыкания. Это исключает протекание сопровождающих токов промышленной частоты, которые обычно и наносят основной урон оборудованию.
Эти устройства демонстрируют высокую универсальность при монтаже. Их устанавливают на опорах с любыми типами изоляторов — будь то традиционный фарфор, закаленное стекло или современные полимеры. Тип провода также не имеет значения: защита одинаково эффективно работает как на защищенных проводах СИП, так и на старых неизолированных линиях. Инженеру не нужно подбирать отдельный вид разрядника под каждый участок сети, что упрощает логистику и проектирование.
Работа в зонах повышенного риска
Особого внимания требует прокладка воздушных линий через лесные массивы и густую растительность. Здесь факторы риска суммируются. Во время грозы мокрая листва и ветки деревьев, находящиеся в непосредственной близости к проводам, создают проводящие мостики. Это провоцирует перекрытия даже при сравнительно небольших перенапряжениях.

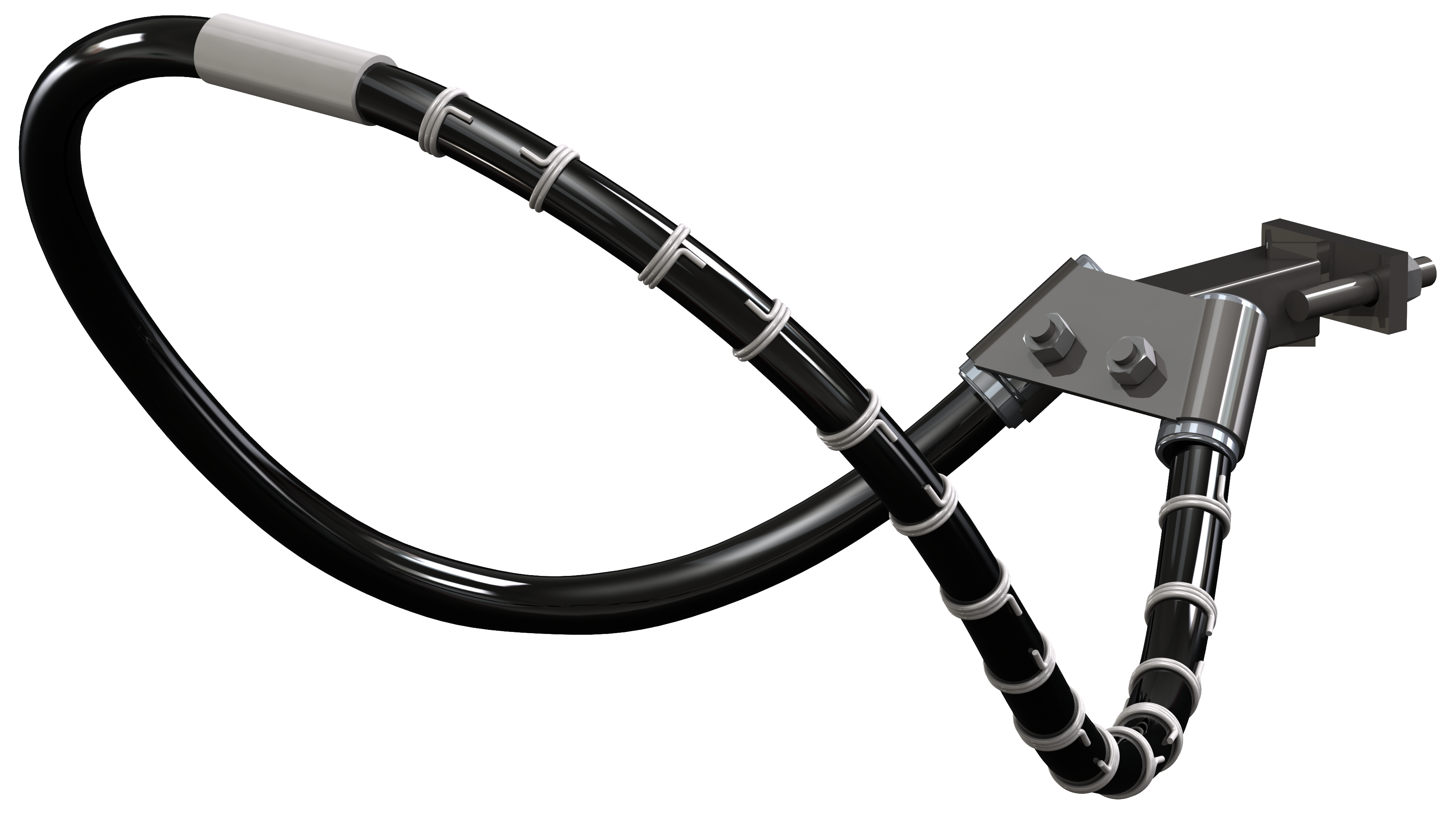

Использование разрядников модульного или петлевого типа в таких условиях становится обязательным требованием. Устройства серии РДИП эффективно блокируют развитие разряда даже при наличии заземляющих факторов в виде мокрых веток. Это позволяет избежать вырубки просек сверх норматива и защищает линию там, где обслуживание затруднено.
Бесперебойное электроснабжение складывается из мелочей. Установка корректно подобранных разрядников на открытых распределительных устройствах и вдоль всей трассы ВЛ снижает статистику аварийности в разы. Сети перестают бояться грозового сезона, а оперативный персонал избавляется от необходимости экстренных выездов на поиск места повреждения после каждой бури.
